熱釋電紅外傳感器
輸出方式：模擬信號輸出
窗口尺寸：3*4mm
感應距離：10M（透鏡SB-F-02 ）不同距離詳見透鏡選型
感應角度：120°（水平方向）
工作電壓：2-15V
靜態噪聲：＜40mV
推薦配套IC：ISB6601L，RS8034,ISB02，BISS0001
N133S是一款低噪聲熱釋電紅外線傳感器，利用材料自發極化隨溫度變化的特征來探測紅外線輻射的傳感器，采用雙靈敏元設計，抑制環境溫度變化產生的干擾，提高了傳感器的工作穩定性。本產品應用廣泛，例如智能玩具，自動燈開關，感應門等，特別適用于智能玩具。
模擬信號輸出
低噪聲
| 窗口尺寸 | 3*4mm |
| 紅外接受電極 | 2.6*1mm，2elements |
| 封裝 | TO-5 |
| 接收波長 | 5—14μm |
| 透過率 | ≥ 60% |
| 輸出信號峰值[Vp-p] | ≥ 3800mV |
| 靈敏度 | ≥ 3300V/W |
| 探測率 (D*) | 1.4 ×108 cmHz1/2/W |
| 噪聲峰值[Vp-p] | ≤45mV |
| 輸出平衡度 | <10% |
| 源極電壓 | 0.3~1.2V |
| 電源電壓 | 2~15V |
| 工作溫度范圍 | -30~+70oC |
| 保存溫度范圍 | -40~+80oC |

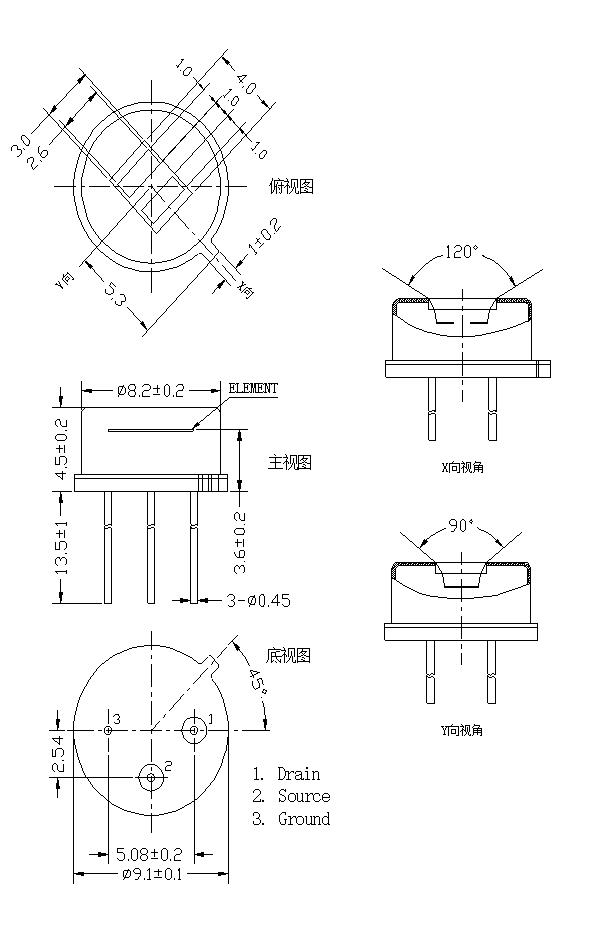

產品尺寸圖
注意事項
傳感器的出廠參數，均在標準黑體及穩定測試環境下經過數分鐘穩定時間后測試取得。
傳感器需結合菲涅爾透鏡使用達到理想的感應角度及感應距離。
傳感器的感應距離與環境溫濕度、采集目標的溫度和移動方向、菲涅爾透鏡、放大倍數設置均有直接關系，使用時請綜合考慮。
傳感器內部敏感元件較為薄脆，使用時請輕拿輕放，高頻震動或跌落撞擊可能導致敏感元件發生斷裂。
傳感器窗口為硅基半導體特殊材料真空鍍膜濾光鏡片，使用時請勿用手或硬物直接接觸。
傳感器窗口選型：模擬直插雙元產品：S：3*4mm，B：3.8*5mm，數字直插雙元產品：S：3*4mm，L：3.8*5mm，M：4.2*5.2mm,直插四元產品：X：4*4mm，Q：4.9*4.9mm。詳情請與業務員溝通。
傳感器引線長度選型：常規默認13.5mm，如有其他需求可詳詢業務員，支持定制引線長度。
傳感器其他詳細信息請?jiān)斠姰a(chǎn)品說明書。
